一、设备设计条件
物料名称： 多糖类浸膏
固含量： 20-25%
终水分： 约3%
进风温度： 150-180℃
排风温度： 80-85℃左右
水分蒸发量: 100kg/h左右
干粉产量： 30 kg/h左右
干燥塔直径： ф3600 mm
大气压力： 760mmHg
环境温度： 20℃
^湿度： 80%
动力电源： 380V，3相，50HZ
二、工作原理及系统描述
1、工作原理：
本机组为开式循环，并流式，离心式雾化，微负压操作。干燥介质空气经过初、中效空气过滤器预过滤后根据操作指令由鼓风机吸取再经亚高效空气过滤器过滤净化达到十万级后由蒸汽加热器和电加热器加热成热风，然后通过热风分配器进入干燥主塔。液体物料根据操作指令经过螺杆泵，进入高速旋转的离心喷头，在离心力作用下被分散成小雾滴。在干燥主塔内，小雾滴与热风在充分接触，沿其特定路径进行热交换后被干燥成为产品，然后通过旋风分离器实现分离，固体物料被收集，气体介质再经过过滤后被排出。
本机组的收料系统采用了独特的技术先进的冷冻除湿冷风冷却收料装置，既保证物料瞬间离开高温区域避免物料软化而得到冷却，又可避免了物料在湿度较高的环境下吸湿等现象。
2、系统描述：

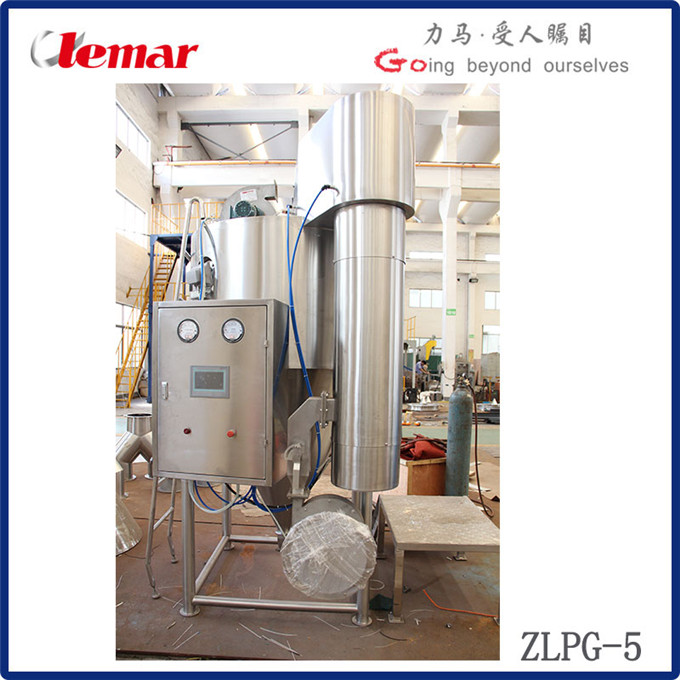

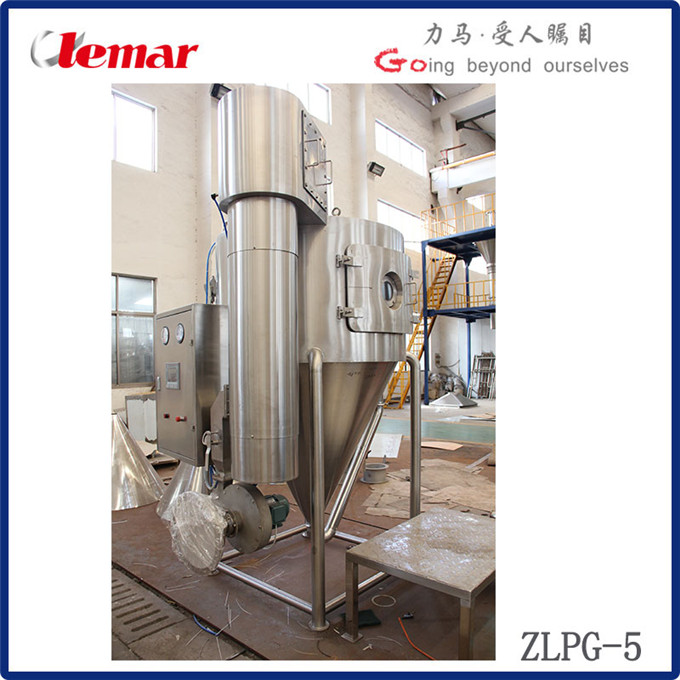

初选型：ZLPG-100型（ф3600）多糖类浸膏喷雾干燥机组
加热系统：蒸汽散热器自动恒温调节加热+电加热补偿
产品收集系统：两级旋风分离+水膜除尘
循环系统：送、引风机开式循环
空气过滤系统：初、中效+亚高效空气过滤器
供料系统：螺杆泵变频调速自动供料
下料系统：冷风（除湿）冷却收料，料桶接料
冷壁系统: 冷风夹套冷却干燥塔直筒下部及锥壁
控制系统：普通按钮式
三、工艺流程简图
四、设备技术参数表
